0 引言

沥青路面作为我国高速公路的主要路面类型，在服役过程中经常受到大气、阳光和水的影响，导致沥青老化，产生各种路面病害，降低了路面的使用性能和行车舒适性^[1-4]。目前，常见的抗老化手段包括添加抗老化材料、沥青微波辐射处理、制备超薄磨耗层以及沥青强化蒸馏等方法^[5-9]。然而，现有的抗老化材料研究相对单一，深入研究沥青路面抗老化材料能够从根本上改善沥青的抗老化性能，提升路面的耐久性。

目前，SBS，PE，SBR等聚合物改性沥青被广泛用于高等级公路的建设。这是由于其可以有效改变沥青内部结构，从而提高沥青的路用性能^[10-13]。然而，在实际的道路工程中，即使采用了聚合物改性沥青，仍有少部分路面病害产生。另外一方面，聚合物改性沥青的价格比较昂贵^[14]。所以，在现有聚合物改性沥青研究成果的基础上，进一步优化沥青性能，在不增加过多成本的前提下提高沥青路面性能才能在工程中得以广泛应用。

粉煤灰在沥青路面中的应用涉及将其作为矿物填料或传统骨料或黏合剂的部分替代品^[15]。粉煤灰是电厂燃煤过程中的副产物，可以改善沥青混合料的力学性能，并有助于废物材料的回收利用，促进道路建设的可持续性。粉煤灰在沥青中的使用可以增强其耐久性，减少水敏感性，有利于降低建设成本，同时通过重新利用工业废料减少环境影响。陈志国^[16]集合西部交通建设科技项目，使用火山灰与SBS聚合物进行复合改性，同时提高了沥青胶浆的高低温性能。而粉煤灰与火山灰具有轻质、粒度细、多孔、比表面大等特点，有效地增加了沥青与集料的黏附性，其施工性较强^[17-18]。在聚合物改性沥青的基础上进一步优化网络结构，可以改善沥青的路用性能。

综上，本研究制备了粉煤灰改性沥青、SBS改性沥青以及粉煤灰/SBS复合改性沥青，通过系统试验评价温度和老化作用对不同改性沥青流变性能的影响，为粉煤灰/SBS复合改性沥青在道路的建设和养护中的应用提供参考，具有一定的经济效益和社会效益。

1 原材料及试验方法 1.1 原材料

基质沥青采用AH70^# A级道路石油沥青，检测结果如表 1所示；SBS改性剂选用湖南某石化公司的SBS1401颗粒，检测结果如表 2所示；粉煤灰是一种燃煤发电厂排出的废弃物，具有多孔结构，本研究采用的粉煤灰化学组成成分如表 3所示。为了更好地激活粉煤灰中的铝硅酸盐前驱体，将NaOH和Na₂SiO₃以2∶1的质量比掺入粉煤灰中。

1.2 改性沥青的制备

(1) 粉煤灰改性沥青

粉煤灰改性沥青采用高速剪切仪制备。先将基质沥青加热至140 ℃，然后分别将5%，10%，15%粉煤灰掺入到基质沥青中，用高速剪切仪以2 000 r/min的速度搅拌60 min，温度保持在140 ℃。

(2) SBS改性沥青

先将基质沥青加热至170 ℃，然后将2%SBS掺入到基质沥青中，用高速剪切仪以2 000 r/min的速度搅拌60 min，温度保持在170 ℃，SBS改性沥青制备完成。

(3) SBS/粉煤灰复合改性沥青

在SBS改性沥青的基础上，掺入10%粉煤灰至SBS改性沥青中，采用高速剪切仪以2 000 r/min的速度搅拌30 min，最后使用1 000 r/min的速率搅拌60 min，制备得到粉煤灰/SBS复合改性沥青。

1.3 试验方法 1.3.1 老化过程

根据规范《公路工程沥青及沥青混合料试验规程》(JTG E20—2011)中的T0610—2011和T0630—2011试验方法，通过旋转薄膜加热试验(RTFOT)对不同沥青进行短期老化(85 min)，通过压力老化容器加速沥青老化试验(PAV)对沥青进行长期老化(20 h)^[19]。

1.3.2 动态剪切流变试验

根据规范AASHTO T315和JTG E50 2011开展动态剪切流变试验用于评价改性沥青流变性能^[20-21]。采用频率扫描试验评价加载频率、温度和改性剂掺量和类型对沥青胶结料流变性能的影响。其中，本研究使用的加载频率扫描范围从0.01~15 Hz，试验温度选择5，10，15，20，25，30 ℃。

1.3.3 抗疲劳性能试验

根据AASHTO TP101，通过采用线性振幅扫描的重复加载试验，用于评价沥青胶结料的抗疲劳损伤性能^[21]。试验温度分别为10，20，30 ℃。

1.3.4 弯曲蠕变劲度试验

通过开展弯曲蠕变劲度试验评价不同改性沥青的低温性能。根据ASTM D6628和JTG E50 2011规范开展该试验测定沥青的弯曲蠕变劲度和蠕变速率用于对比沥青胶结料低温性能，试验温度采用–12，–18，–24 ℃。

2 试验结果分析与讨论 2.1 基础物理性能结果

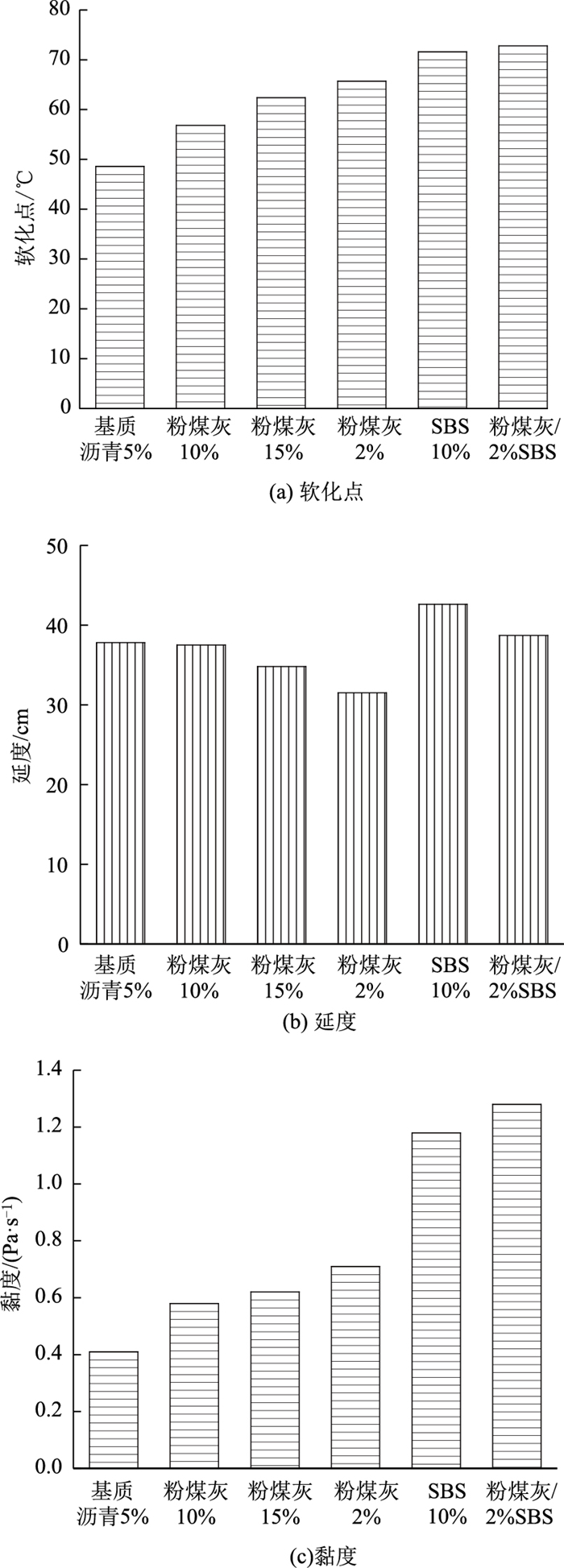

本研究按粉煤灰掺入到沥青中的质量百分比分别为5%，10%，15%，SBS掺入到沥青中的质量百分比为2%，复合改性沥青的粉煤灰掺量为10%SBS掺量为2%。研究了不同改性沥青对沥青性能的影响，结果如图 1所示。从结果中可以发现随着粉煤灰掺量的增加，沥青的软化点增加、延度下降、黏度提升。软化点和黏度的提高百分比高于延度下降的百分比。上述结果表明粉煤灰的掺入会导致沥青塑性下降、黏性增大。而相较于10%粉煤灰改性沥青而言，2%SBS掺入10%粉煤灰改性沥青中，基础物理性能均有所提升。这是由于粉煤灰作为细颗粒材料，通过物理填充效应、颗粒增强效应和界面效应，显著提高了沥青的软化点和黏度。而SBS作为高分子材料，通过分子链增韧作用、相容性和相互作用及其与粉煤灰的协同增强效应，改善了粉煤灰改性沥青的延度。

2.2 动态剪切流变试验结果分析

本研究通过开展动态剪切流变试验得到了不同温度不同改性沥青的频率扫描试验结果，所有的沥青试样均进行了长期老化。为了增强试验结果的适用性，进一步采用时温等效原理将不同温度下的频率扫描结果进行水平位移，得到规定温度条件下的动态剪切模量主曲线，以有效地表征沥青线黏弹性特征。模量主曲线方程如式(1)所示；采用WLF非线性拟合方程计算温度位移因子，如式(2)所示^[22]。

(1)

式中，G^*为复数前切模量；G_g^*为玻璃态复数剪切模量；f_e为交叉频率；f′为频率；k, m_e为拟合参数。

(2)

式中，α_T为温度位移因子；C₁和C₂为材料常数；T为试验温度；T_g为基准温度。

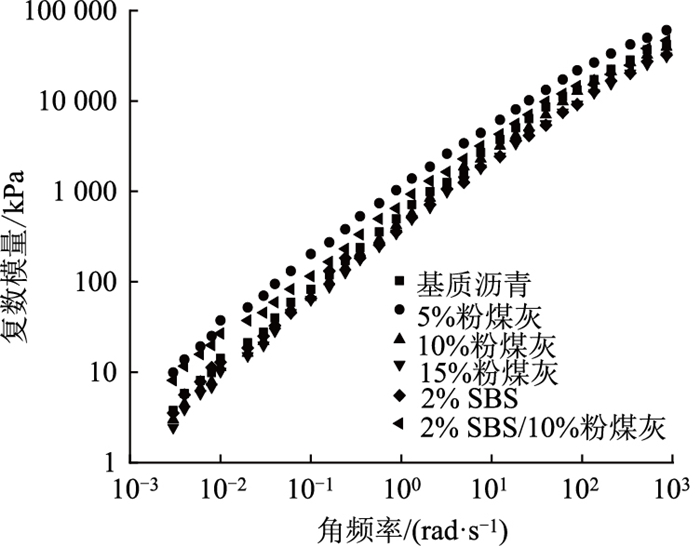

根据不同温度频率扫描结果以及时温等效原理，可以得到20 ℃条件下不同沥青的主曲线，如图 2所示。图 2中横坐标为加载频率的对数，纵坐标为沥青复数模量的对数，复数模量是材料抗车辙变形能力的指标。从图 2中可以看出，粉煤灰和SBS改性剂两者对沥青黏弹性行为有显著的影响。6种沥青的复数模量均随着加载频率的增加而增加。在不同频率条件下，5%掺量的粉煤灰具有最大的复数模量。在低频条件下，随着粉煤灰掺量增加，复数模量有所降低。但是随着频率增加，改性沥青的复数模量均高于基质沥青。

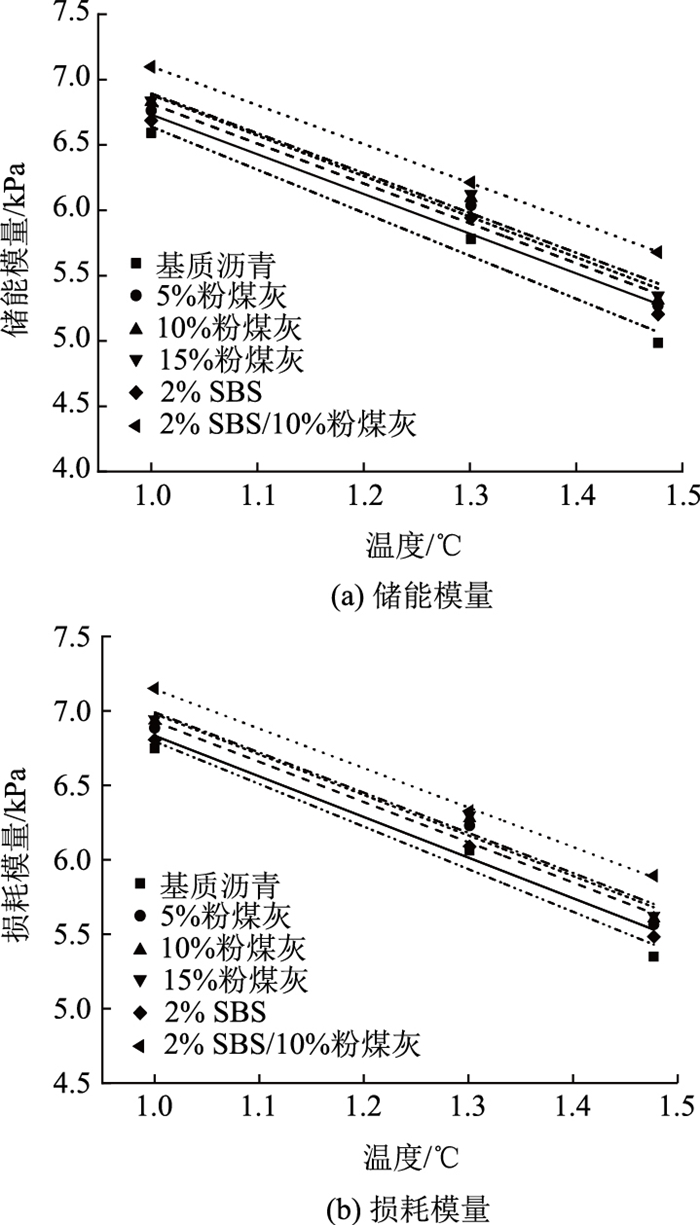

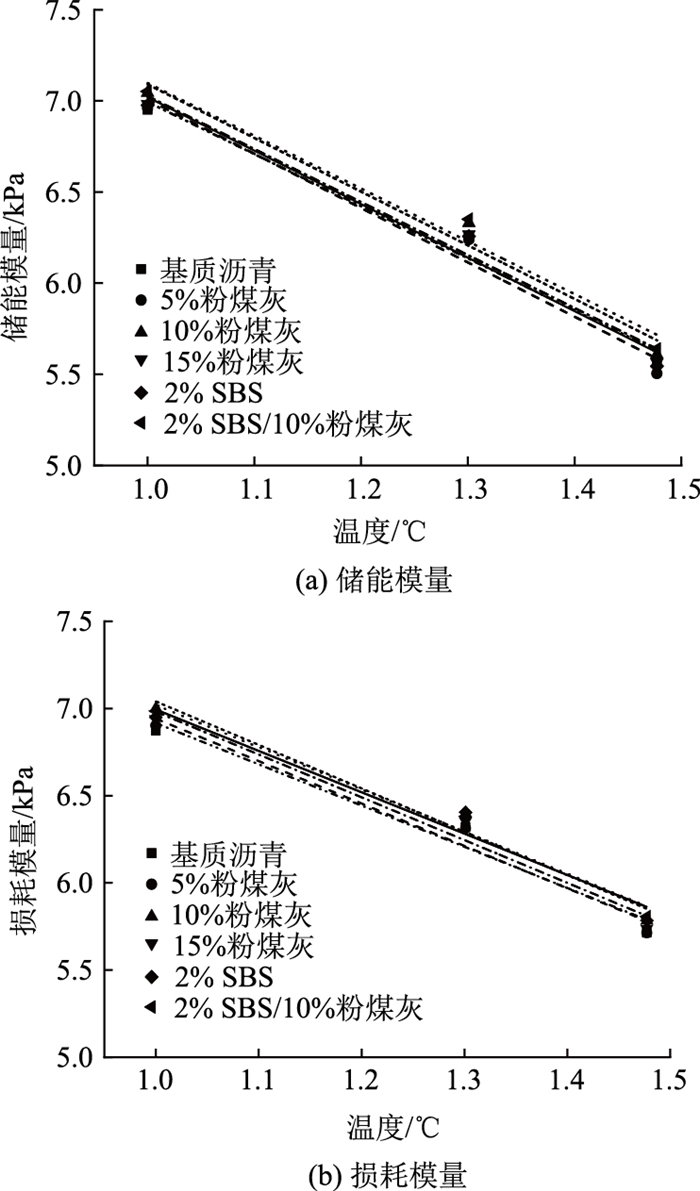

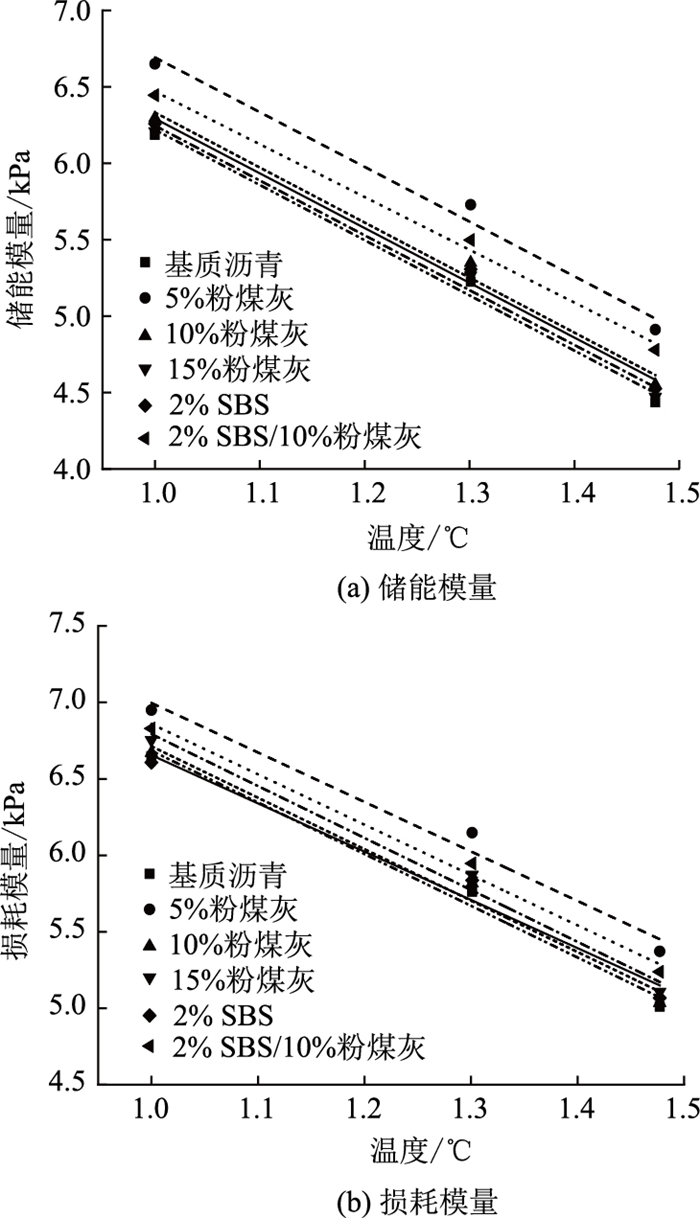

图 3~图 5对比了在双对数坐标下未老化、短期老化和长期老化作用下不同沥青储能模量、损耗模量和温度的关系。从图中可以发现，在双对数坐标下，模量和温度之间呈现线性关系，表 4列出了不同老化程度下储能模量和损耗模量拟合曲线的斜率，其表示沥青对温度的敏感性。斜率越大，沥青对温度的变化越敏感。试验结果表明随着老化程度的增加，沥青模量明显增大，拟合曲线斜率减小。未老化沥青和短期老化沥青的储能模量和损耗模量对温度敏感性最低。这是因为老化过程中发生了一系列物理和化学变化，使其由软变硬，弹性比例增大，黏性成分降低。这种变化主要是由于沥青中的轻质组分挥发以及氧化反应导致的分子结构复杂化和交联密度增加，进而使得老化后的沥青模量增大，温度敏感性降低。此外，从表 4可以看出，当沥青经过长期老化之后，10%粉煤灰改性沥青更容易受温度的影响。这可能是由于粉煤灰的存在使得沥青在老化过程中形成更多的刚性结构，这些刚性结构对温度变化更加敏感，导致储能模量和损耗模量的温度敏感性增加。

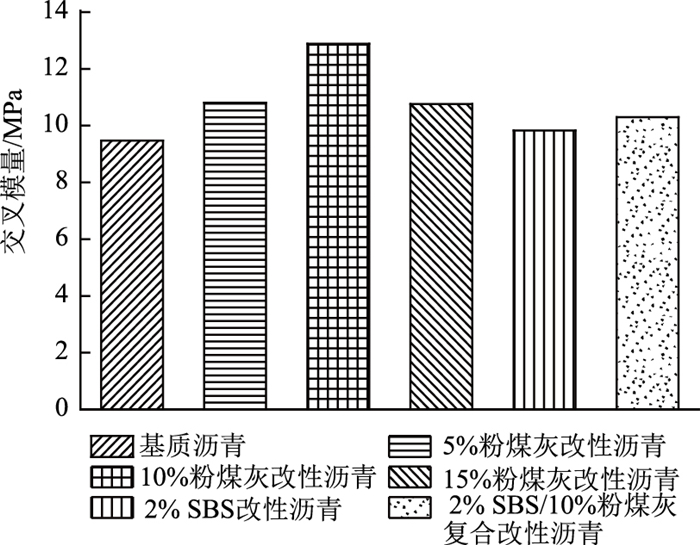

当储能模量与损耗模量相等时，即相位角为45°的时候，对应的复数模量为交叉模量。当相位角小于45°时，材料偏弹性；当相位角大于45°时，材料偏黏性。图 6为20 ℃条件下长期老化下不同沥青的交叉模量结果。从结果中可以看出，与基质沥青相比，改性沥青具有更大的交叉模量。改性剂对交叉模量具有一定的影响。当掺入10%粉煤灰时，改性沥青交叉模量增加了35.9%，这表明粉煤灰对沥青的黏弹性行为产生了一定的影响。粉煤灰通过物理填充效应和颗粒增强效应，增加了沥青的刚性结构，使其弹性成分比例提高，进而提高了交叉模量。当掺入2%SBS时，改性沥青交叉模量与基质沥青交叉模量相近，表明SBS改性沥青抗老化性较低。这可能是因为SBS虽然能提高沥青的弹性，但其在长期老化过程中容易发生降解，导致性能下降。而粉煤灰/SBS复合改性沥青有效地提高了SBS改性沥青的抗老化性能，这种协同增强效应使得复合改性沥青在长期老化后仍能保持较高的交叉模量，从而改善了其黏弹性行为。

2.3 抗疲劳性能试验

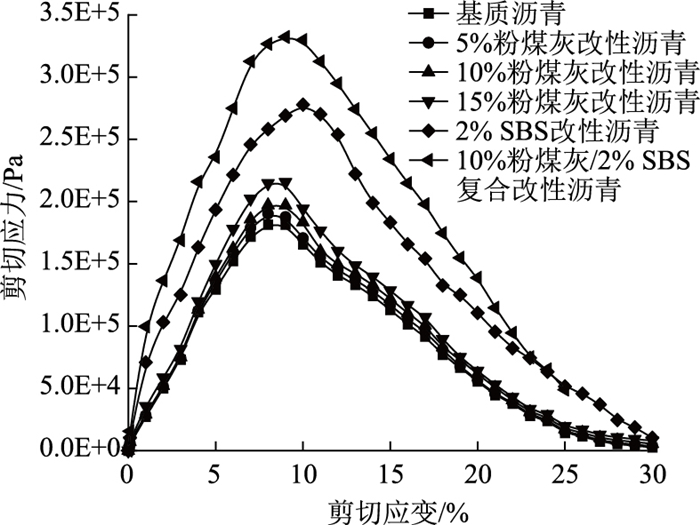

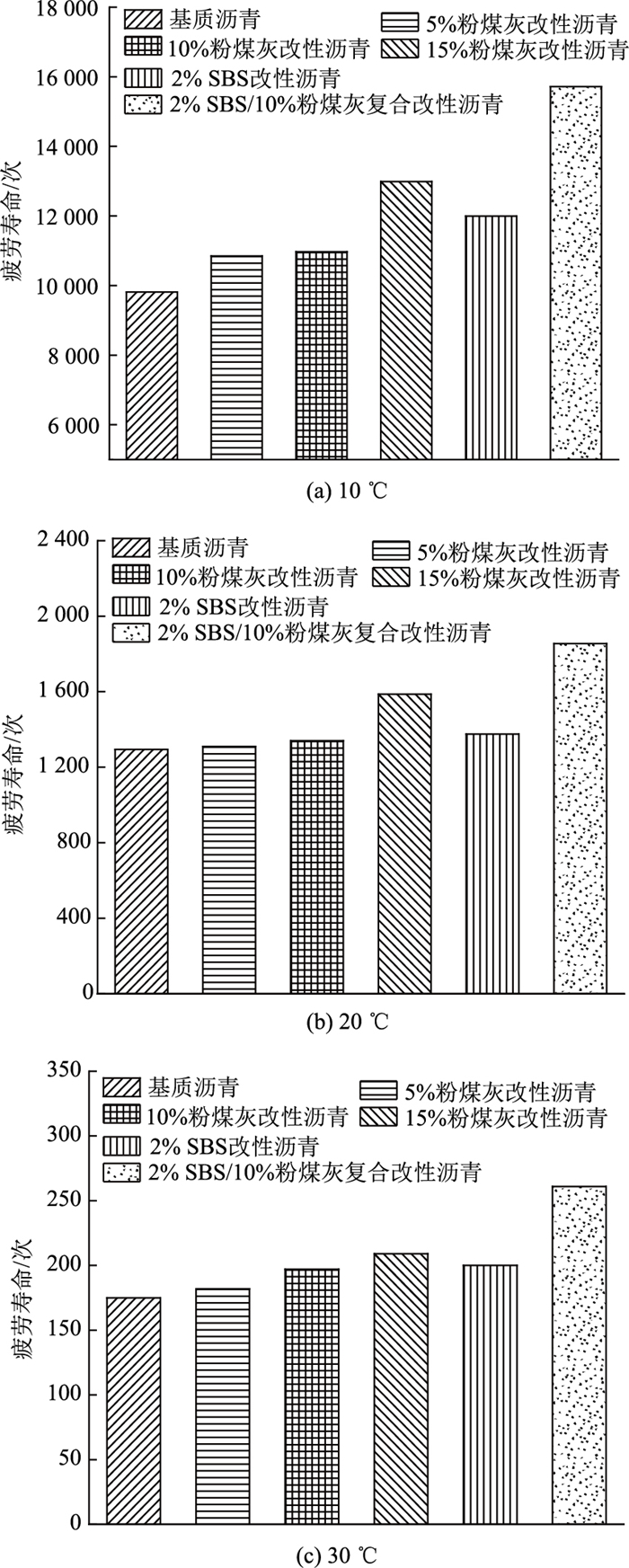

为了研究温度对不同沥青疲劳性能的影响。对6种沥青长期老化后的试验分别在10，20，30 ℃条件下的线性振幅扫描试验结果进行分析。Wang等^[23]王超基于虚应变能理论提出了将最大存储能峰值点作为线性振幅扫描试验中沥青疲劳失效的判断依据。本研究根据该方法对不同改性沥青不同温度条件下的疲劳性能进行了对比分析，结果如图 7和图 8所示。图 7是20 ℃条件下不同沥青应力-应变曲线。从图 7中可以看出基质沥青的峰值要低于改性沥青。复合改性沥青的应力-应变曲线的峰值最高。进一步对比不同温度条件下不同沥青的疲劳寿命, 从图 8可以看出在不同温度条件下，改性沥青的疲劳寿命远远大于基质沥青，粉煤灰/SBS复合改性沥青的疲劳性能均优于SBS改性沥青和不同掺量粉煤灰改性沥青。与基质沥青相比，复合改性沥青疲劳寿命在10，20，30 ℃条件下分别提高了60.14%，43.39%，48.93%。在其他改性沥青中，15%粉煤灰掺量改性沥青具有最大的疲劳寿命。与基质沥青相比，15%粉煤灰掺量改性沥青疲劳寿命在10，20，30 ℃条件下分别提高了32.34%，22.64%，19.17%。这可能是由于粉煤灰颗粒填充在基质沥青中，增加了材料的密实度和抗变形能力，提高了抗裂性能，减少了疲劳裂缝的形成和扩展。同时，粉煤灰的存在可以降低材料内部应力集中，从而延缓疲劳破坏的发生。

2.4 弯曲蠕变劲度试验

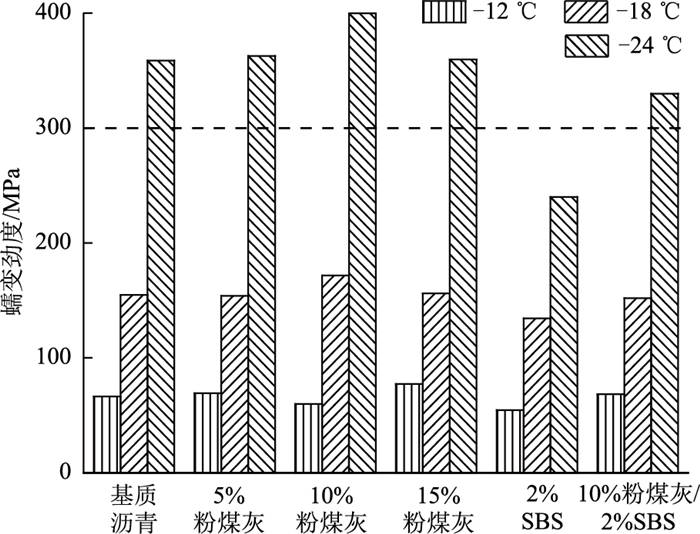

弯曲蠕变劲度和蠕变速率是评价沥青低温性能的关键参数^[24]。弯曲蠕变劲度越大，蠕变速率越低，低温抗变形能力越弱。图 9是不同温度不同沥青的弯曲蠕变劲度结果。当温度为–12 ℃时，与基质沥青相比，掺入5%和10%粉煤灰使得沥青的劲度模量降低。这结果表明沥青低温柔性更佳，其低温抗裂性能提升。粉煤灰通过物理填充效应增加了沥青的密实度，同时其细小颗粒在低温下能够减缓应力集中，减少裂纹的形成。然而，与其他改性沥青和基质沥青相比，2%SBS改性沥青的弯曲劲度模量最低，其低温抗裂性能最佳。这是因为SBS高分子结构在低温下保持了良好的弹性和柔性，有效地吸收了应力，防止了裂缝的扩展。当温度为–18和–24 ℃，不同改性沥青弯曲劲度变化趋势不一样。在这两种温度条件下，15%掺量粉煤灰沥青弯曲劲度小于5%和10%掺量粉煤灰沥青，说明更高掺量的粉煤灰提供了更多的微粒结构，增强了材料的抗裂性能。2%SBS改性沥青的弯曲劲度仍然最低，说明SBS改性沥青低温性能优于其他改性沥青。当温度为–18 ℃时，6种沥青的弯曲劲度均小于300 MPa，满足规范要求。而当温度为–24 ℃时，只有2%SBS改性沥青弯曲劲度小于300 MPa，其余的均不满足要求。这进一步证明了SBS的低温性能优势，特别是在极低温条件下，其优异的弹性和柔性能够显著降低劲度模量，提升抗裂性能。

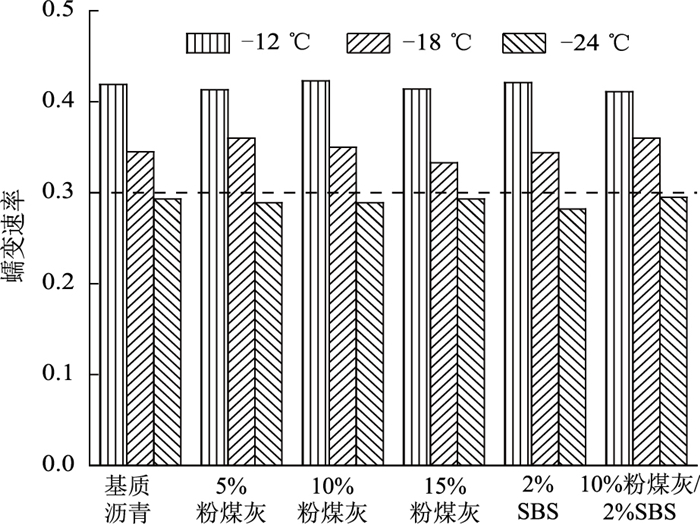

蠕变速率(m)表征沥青在低温下的应力松弛能力。m值越大，温度下降时沥青吸收应力能力越强，低温抗开裂性能越强。图 10是不同温度不同改性沥青的蠕变速率试验结果。当温度为–12 ℃时，10%粉煤灰和2%SBS沥青的蠕变速率高于其他几种沥青。这表明与其他沥青相比，这两种改性沥青应力释放能力更强。这是因为10%粉煤灰提供了足够的微粒填充效应，而SBS在低温下保持了良好的弹性，增强了应力松弛能力。当温度为–18 ℃时，5%粉煤灰和复合改性沥青的m值增大，改性沥青低温性能增强，且m值均大于0.3。当温度为–24 ℃时，5%，10%粉煤灰改性沥青的m值均低于基质沥青，且低于0.3。15%粉煤灰和复合改性沥青的m值与基质沥青的m值相近，但6种沥青的m值均低于0.3，低温性能不能满足要求。综上所述，掺加粉煤灰和SBS后会使得沥青低温流变性能提升，粉煤灰通过物理填充效应和颗粒增强效应提高了沥青的抗裂性能，而SBS通过其高分子结构增强了材料的弹性和应力松弛能力。但不同温度条件下，粉煤灰掺量对沥青低温性能影响不一样，2%SBS改性沥青在所有低温条件下均表现出最佳的低温流变性能。这说明在低温抗裂性能上，SBS的改性效果更为显著。

3 结论

本研究制备了不同掺量粉煤灰改性沥青、SBS改性沥青和粉煤灰/SBS复合改性沥青。通过室内试验研究了温度和老化作用对不同改性沥青性能的影响。得出以下主要结论：

(1) 沥青的复数模量均随着加载频率的增加而增加。在不同频率条件下，5%掺量的粉煤灰具有最大的复数模量。随着老化程度的增加，沥青模量明显增大，拟合曲线斜率减小。未老化沥青和短期老化沥青的储能模量和损耗模量对温度敏感性最低。当沥青经过长期老化之后，10%粉煤灰改性沥青性能更容易受温度的影响。10%粉煤灰/2%SBS复合改性沥青有效地提高了SBS改性沥青的抗老化性能。

(2) 与基质沥青相比，10%粉煤灰/2%SBS复合改性沥青疲劳寿命在10，20，30 ℃条件下分别提高了60.14%，43.39%，48.93%。15%粉煤灰掺量改性沥青疲劳寿命在10，20，30 ℃条件下分别提高了32.34%，22.64%，19.17%。10%粉煤灰/2%SBS复合改性沥青有效地提高了SBS改性沥青的疲劳性能。

(3) 2%SBS和10%粉煤灰/2%SBS复合改性沥青具有更低的劲度模量和更大的蠕变速率，这两种改性沥青低温性能最佳。粉煤灰的掺入会降低沥青的低温抗裂性能。而10%粉煤灰/2%SBS复合改性沥青有效地提高了粉煤灰改性沥青的低温性能。

(4) 本研究选取了10%粉煤灰+2%SBS制备了复合改性沥青。在今后的研究中，可以通过试验设计确定出最佳制备工艺，并以此制备沥青混合料，通过室内试验对混合料的性能进行验证。
