目前，我国高速公路出口互通式立交分流区事故数量急剧上升^[1]，成为道路安全系统的关键制约段。相关调查研究表明，分流区事故占整个互通式立交区域的一半左右^[2-3]。沈强儒^[4]等基于识别视距，通过对特殊互通式立交出口区域主线线形指标分析发现，影响交通安全行驶的互通式立交出入口典型位置主要有：(1)受主线最小圆曲线半径影响的路段。(2)受主线平曲线出口识别视距影响的路段。(3)受主线竖曲线出口识别视距影响的路段。(4)受主线最大纵坡影响的路段。当车辆在主线线形为凸形竖曲线的出口匝道处行驶时，驾驶人视线会受到曲线顶点的遮挡，导致识别视距不足，影响驾驶人发现出口，进而错过驶出主线的最佳时机；当车辆在主线线形为凹形竖曲线的出口匝道上行驶时，夜间驾驶人视线受车照前灯的影响，白日或将受到跨线构造物的影响，从而影响驾驶人的识别视距，而识别视距是影响高速公路出口安全的重要因素^[5]。

国外关于互通式立交出口分流区视距的运用已取得广泛的成果。美国的Hassan等^[6]结合计算机模拟仿真试验，分析驾驶员的行为特性及道路线形等因素与行车视距的关系。《高速公路设计要领》^[7]与《日本公路技术标准的解说与运用》^[8]指出以横净距为关键参数对道路平面圆曲线半径进行检查，以视距大小为重要因素对竖曲线长度进行选择。Fambro等^[9]创立高速公路停车视距计算模型，该模型以驾驶人和车辆性能为参数，并可以通过现场数据进行验证，为不同车型推荐不同的停车视距参数。AASHTO模型与Canada的PVSD模型均较好的体现了视距与道路线形之间的关系，且应用广泛^[10]。

国内学者方国涛^[11]以高速公路各设计速度的标准横断面为前提，分析了满足停车视距的临界圆曲线半径。王吉双等^[12]则根据汽车行驶的安全性、舒适性出发分析了平竖曲线的半径值，以及等于两倍停车视距的识别视距情况下，立交分流端前主线平纵半径的取值研究。刘向阳等^[13]则基于数字仿真模型技术，提出了以“视线棱体”为核心的，新的空间视距测算模型。包泮旺^[14]提出了根据《公路路线设计规范》(JTGD20—2006)(以下简称《路线规范》)规定的互通式立体交叉的识别视距值的检验方法，给出了在满足规定主线线形指标的情况下，也能同时满足识别视距要求的指标建议值。刘哲峰^[15]利用VISSIM仿真软件对匝道圆曲线半径与运行速度进行仿真研究，认为匝道圆曲线半径为50 m，运行速度为40 km/h时，交通组织最优。吴朝阳^[16]通过研究发现车辆在互通式立交分流鼻端的实际运行速度大于匝道的设计速度，依据车辆在分流鼻端的实际运行速度得到匝道分流鼻端的最小半径。白浩晨等^[17]通过对不同路段不同车道的驾驶人横向视点位置进行统计分析，基于停车视距，对路段圆曲线最小半径进行了计算。

综上所述，目前关于视距运用的研究虽然很多，但是在对互通式立交分流区主线竖曲线半径的研究中，大部分学者都缺乏对识别视距这一重要因素的考虑。为解决这一问题，改善分流区道路的运行安全性，本研究将基于识别视距对互通式立交分流区主线竖曲线最小半径计算模型进行研究，拟提出分流区满足识别视距的主线竖曲线最小半径建议值，以供道路设计人员、道路安全性评价人员参考。

我国山区高速公路由于受地形、地质、地貌等条件的约束，线形指标易受限制。而在山区高速公路上设置立交时，出口匝道又易受主线线形约束，从而无法避免将出口设置于主线平、纵面指标较低的路段，导致驾驶人不易识别高速公路出口。

当出口设置受主线纵面线形的约束时，(1)出口匝道设置在半径较小的凹形竖曲线后，此时驾驶人视线易受到跨线构造物的遮挡；或是夜间行驶，受汽车前照灯照明范围的影响，驾驶人无法及时识别高速公路出口，导致无法及时减速驶离主线。(2)当出口匝道设置在半径较小的凸形竖曲线后，此时驾驶人视线易受到凸形竖曲线最高顶点的遮挡，同样无法及时识别高速公路出口。(3)当出口设置在长大下坡路段的坡底位置时，驾驶人容易行驶速度过快，错过出口。已错过出口或即将错过出口的部分驾驶人采取不合理、甚至违法操作方式，强行变道驶出，也极易引发交通事故。

竖曲线是在道路的纵断面图中，以变坡点为交点，连接两个相邻坡段的曲线。根据坡度的方向分为凹形竖曲线与凸形竖曲线。在道路系统中，竖曲线半径的大小直接影响到驾驶人能否顺利识别前方路线走向。在高速公路出口处，为改善道路运营安全，应将识别视距纳入主线竖曲线设置的考虑范围内。驾驶人在凸形竖曲线上行驶时，视线将受到曲线顶点的遮挡，从而无法识别前方出口的位置。凸形竖曲线对于驾驶人的影响在白昼与夜晚是一致的。而当主线出口采用凹形竖曲线时，驾驶人夜间视线将受到车照前灯的照射范围的影响；且当凹形竖曲线设于跨线构造物下时，驾驶人视线亦受到跨线构造物的影响。

车辆在凹形竖曲线上行驶时，若凹形竖曲线半径过小，将会导致夜间行驶时车照前灯的照射范围过小，距离过近。同时驾驶人行驶在跨线构造物下时，识别视距将受限。当车辆夜间在高速公路出口行驶时，主线出口处凹形竖曲线半径过小，将导致驾驶人在一定范围内无法及时识别高速公路出口。为保证夜间高速公路出口处的行驶安全，出口处凹形竖曲线半径应考虑夜间前照灯范围与跨线构造物遮挡两个方面。

当驾驶人在夜间行驶于线形为凹形竖曲线的道路上时，其视线将受到车辆前照灯的影响，其视野的有效范围如图 1所示。考虑其车辆前照灯的仰角为1.5°时，将识别视距近似于同一竖曲线平面上进行建模，如图 2所示。

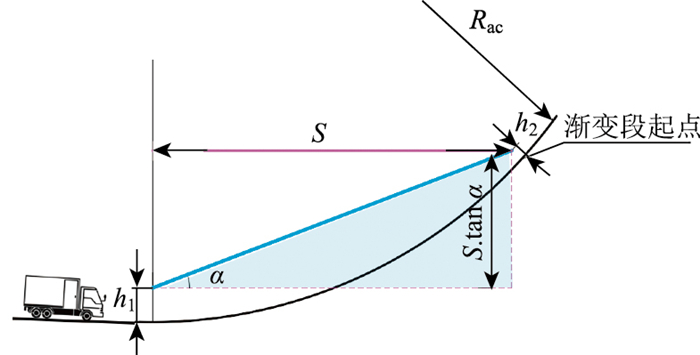

图 1 夜间行驶驾驶人视野有效范围 Fig. 1 Effective range of driver's sight for night driving

图选项

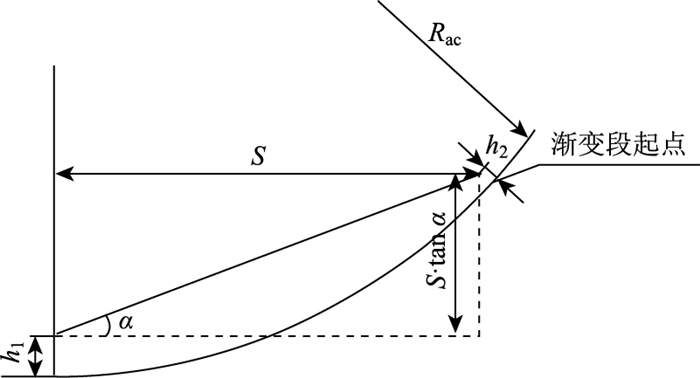

图 2 凹形竖曲线半径计算模型示意图 Fig. 2 Schematic diagram of calculation model of radius of concave vertical curve

图选项

由图 2中的几何关系，根据几何原理进行建模，存在式(1)的几何关系：

(1)

式中，h₁为视线高，取1.2 m；h₂为物高，热熔型涂料标线厚度范围取0.7~2.5 mm，本研究取0.7 mm^[18]；S为识别视距；R_ac为凹形竖曲线半径；α为车辆前灯仰角(1.5°)^[19]。

当驾驶人行驶在跨线构造物下，线形为凹形竖曲线的道路上时，其视线可能受到跨线障碍物的遮挡(图 3)。为了保证高速公路出口处的运行安全，若出口处主线为凹形竖曲线时，需将跨线构造物的遮挡纳入竖曲线半径设置考虑因素，此时出口处的凹形竖曲线最小半径计算模型示意见图 4。

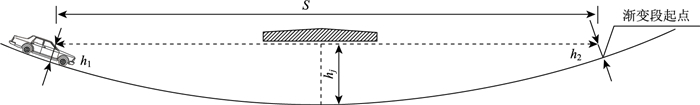

图 3 跨线桥下行驶视野有效范围 Fig. 3 Effective range of driving sight under flyover

图选项

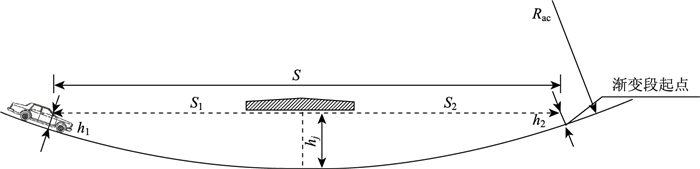

图 4 凹形竖曲线半径计算模型示意图 Fig. 4 Schematic diagram of calculation model of radius of concave vertical curve

图选项

由图 4中的几何关系，根据几何原理进行建模，存在式(2)~(4)的几何关系：

(2)

(3)

(4)

式中，S₁，S₂为几何中间替换变量，无物理意义；h_j为构造物净空高度；高速公路取5.0 m^[19]；其他字符意义同前。

当车辆在凸形竖曲线上行驶时，视线将受到竖曲线最高顶点处的遮挡，无法明确前方的线形走向与交通情况。而驾驶人在竖曲线上行驶时，竖曲线被要求边坡点前后有足够的识别视距，以给予驾驶人识别前方路况时，能够及时采取措施，防止事故发生。此时，若凸形竖曲线半径过小，将对驾驶人的视线造成阻挡，在遇到紧急情况时，没有足够的距离及时采取措施。

在互通式立交出口处，为保障分流区驾驶人行驶安全，若主线采用凸形竖曲线，需要保证在出口前一定范围内，驾驶人能顺利识别出口，并且在识别视距范围内安全换道至最外侧车道。目前关于在互通式立交出口处的凸形竖曲线半径主要都是将视距曲线直线化，再利用相关的几何关系求得相应的竖曲线半径值，并且在目前的研究中，很少有学者在研究竖曲线半径时，将识别视距考虑进去。为保证互通式立交分流区的行驶安全，分流区主线的竖曲线半径应将识别视距纳入考虑范围内，则出口处的线形简化模型如图 5与图 6所示。

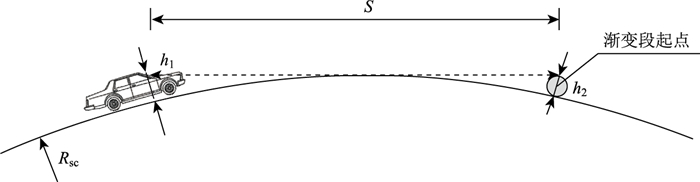

图 5 凸形竖曲线上行驶视野示意图 Fig. 5 Schematic diagram of driving sight on convex vertical curve

图选项

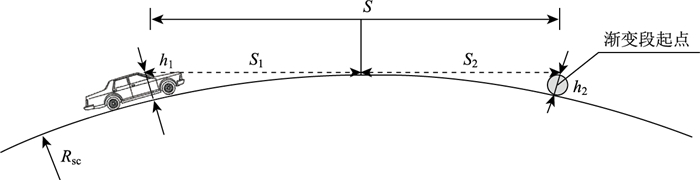

图 6 主线凸形竖曲线线形计算模型示意图 Fig. 6 Schematic diagram of calculation model of main line convex vertical curve alignment

图选项

由图 6中的几何关系，根据几何原理进行建模，存在式(5)~(7)的几何关系：

(5)

(6)

(7)

式中，R_SC为凸形竖曲线半径；其他字符意义同前。

根据式(1)~(7)以及规范识别视距值分别求取了基于夜间车照前灯控制范围与受跨线构造物控制的，满足识别视距的凹形竖曲线与凸形竖曲线的最小半径推荐值(表 1)，计算结果取整5 m。

由表 1和图 7可以看出：

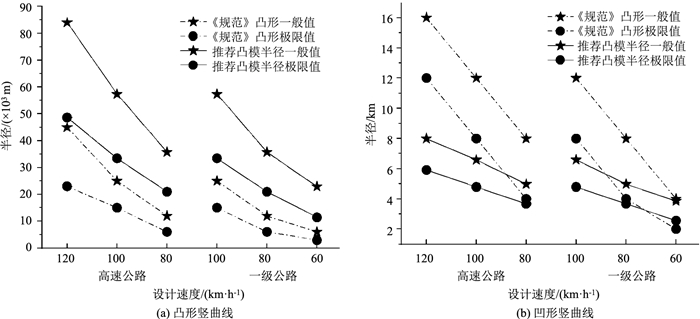

图 7 竖曲线规范值与推荐值对比 Fig. 7 Comparison of specified value and recommended value of vertical curve

图选项

(1) 对于凹形竖曲线最小半径，满足车照前灯控制的夜间行驶所需要的最小半径均大于满足跨线构造物所需求的最小半径值，所以凹形竖曲线的最小半径受夜间行驶时的车照前灯控制。

(2) 满足《路线规范》识别视距的凸形竖曲线最小半径均比《路线规范》中的值大得多。这也表明，目前互通式立交分流区凸形竖曲线最小半径若按照《路线规范》中的推荐值进行指导设计，可能会存在问题。

(3) 满足《路线规范》识别视距的夜间行驶车照前灯控制的凹形竖曲线半径比凸形竖曲线半径小得多；这表明在目前的互通式立交范围内，主线应尽量采用凹形竖曲线，这样更有利于驾驶人识别高速公路出口。在需要满足同等识别视距的情况下，凹形竖曲线需求半径比凸形竖曲线需求半径小得多。所以在进行互通式立交设计时，尽量避免采用主线以凸形竖曲线上跨匝道的情况。

本研究基于识别视距，对互通式立交分流区主线竖曲线最小半径进行了研究。根据几何理论，分别考虑了凹形竖曲线与凸形竖曲线两种不同情况，并且依据凹形竖曲线与凸形竖曲线分别受夜间行驶车照前灯范围控制与受跨线构造物控制、凸形竖曲线顶点的影响，提出了基于识别视距的竖曲线最小半径计算模型。研究结论如下：

(1) 凹形竖曲线的最小半径受夜间行驶时的车照前灯控制。满足车照前灯控制的夜间行驶所需要的凹形竖曲线最小半径均大于满足跨线构造物所需求的凹形竖曲线最小半径值。

(2) 满足识别视距的凹形竖曲线与凸形竖曲线最小半径均比《路线规范》中的值大得多。采取《路线规范》推荐值可能会存在设计不安全问题。

(3) 互通式立交范围内主线应尽量采用凹形竖曲线，这样更有利于驾驶人识别高速公路出口。在需要满足同等识别视距的情况下，凹形竖曲线需求半径比凸形竖曲线需求半径小得多。

本研究推荐的竖曲线最小半径一般值与极限值是依据《路线规范》中推荐识别视距的特殊值与一般值进行计算的，由于《路线规范》中对于识别视距特殊值的运用情况缺乏清晰描述，后续研究应对高速公路互通式立交分流区识别视距进行具体的探讨，以更新竖曲线最小半径值。
